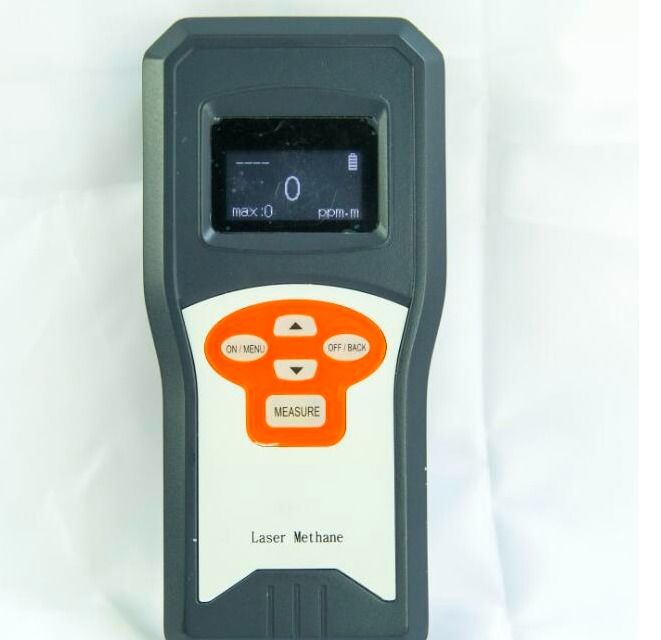

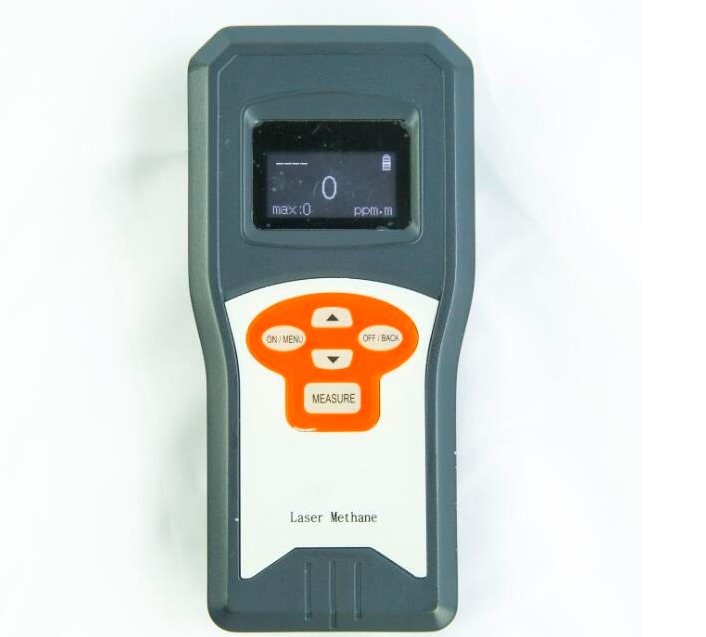

دستگاه اندازه‌گیری از راه دور متان لیزری معدن JJB30

توضیحات محصول

1،بررسی اجمالی
دستگاه اندازه‌گیری از راه دور متان با لیزر از دو زیرسیستم تشکیل شده است: سیستم انتقال و دریافت لیزر و سیستم پردازش سیگنال. سیستم انتقال و دریافت لیزر از دو پرتو لیزر تشکیل شده است. یکی لیزر مادون قرمز برای تشخیص گاز است و دیگری لیزر قرمز/سبز مرئی است که برای نشان دادن جهت و اندازه‌گیری فاصله استفاده می‌شود. هنگامی که کاربر دکمه "اندازه‌گیری" را فشار می‌دهد، لیزر مادون قرمز نامرئی و لیزر نشانگر قرمز/سبز شبیه به یک نشانگر قلم به طور مداوم شروع به کار می‌کنند. لیزر مادون قرمز ساطع شده توسط انتهای انتقال، هنگام عبور از گاز آزمایش، توسط گاز متان جذب می‌شود و قسمت دیگر نور از طریق موانع معمولی (مانند: آجر، بتن، چمن و غیره) به انتهای دریافت کننده منعکس می‌شود. نور منعکس شده که به انتهای دریافت کننده باز می‌گردد، جمع‌آوری و به یک سیگنال الکتریکی تبدیل شده و به سیستم پردازش سیگنال منتقل می‌شود. سیستم پردازش سیگنال با تشخیص قدرت جذب نور لیزر، وجود نشت گاز در محیط آزمایش شده را تعیین می‌کند و غلظت گاز را در دستگاه اندازه‌گیری از راه دور بر حسب ppm-m یا %vol نمایش می‌دهد. لیزر مرئی همزمان فاصله از دستگاه تا نقطه انعکاس را اندازه‌گیری می‌کند و غلظت گاز را نیز نمایش می‌دهد. با توجه به این اصل که گازها (مانند متان) اثر جذب بر روی طول موج‌های خاص لیزر دارند، این محصول فقط به گازهای خاص (مانند متان) واکنش نشان می‌دهد و به دلیل تداخل از سایر گازها، گرد و غبار، بخار آب و غیره باعث آلارم کاذب نمی‌شود، که دقت تشخیص را تا حد زیادی بهبود می‌بخشد و از اندازه‌گیری نادرست جلوگیری می‌کند. دستگاه تشخیص و هشدار متان و مونوکسید کربن JJT4-1000 عمدتاً توسط تشخیص زیرزمینی استفاده می‌شود.
2، ویژگی‌ها
1. محصول ایمن از نظر ذاتی؛
2. انتخابی برای گازهایی مانند (متان)، تحت تأثیر گازهای دیگر، بخار آب و گرد و غبار قرار نمی‌گیرد؛
3. فاصله سنجی از راه دور می‌تواند به 60 متر برسد؛
4. همراه با عملکرد نمایش فاصله؛
5. کوچک در اندازه، سبک وزن، حمل آسان؛
6. مصرف کم انرژی، قادر به عملکرد طولانی مدت؛
7. مقاومت عالی در برابر ضربه، مقاومت در برابر آب و عملکرد مقاومت در برابر گرد و غبار؛
8. سرعت پاسخ سریع، محدوده اندازه‌گیری وسیع، دقت اندازه‌گیری بالا؛
9. روش انتقال داده قابل تنظیم با توجه به نیاز مشتری.
3، عملکردها
روش تشخیص: اصل طیف‌سنجی لیزری قابل تنظیم
گاز تشخیص داده شده: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 قابل انتخاب)
نوع حسگر: نوع لیزر مادون قرمز
محدوده اندازه‌گیری: 0-10% vol (0 تا 99,999 ppm-m)
دستگاه اندازه‌گیری فاصله: بله
حداکثر فاصله تشخیص: 30 متر (60 متر با سطح بازتابنده خاص)
حساسیت: 5 ppm-m در فاصله تشخیص 0-15 متر
10 ppm-m % در فاصله تشخیص 15-30 متر
دقت اندازه‌گیری: ±10% @ 100 ppm-m (2m)
زمان پاسخ: 0.1 ثانیه (1 ثانیه برای اندازه‌گیری فاصله)
روش هشدار: هشدار چشمک زن دیجیتال
روش نمایش: LCD

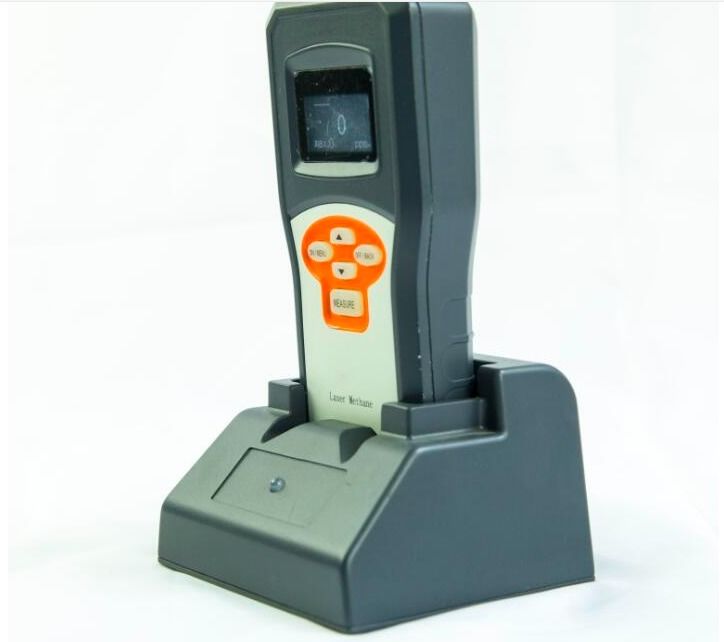

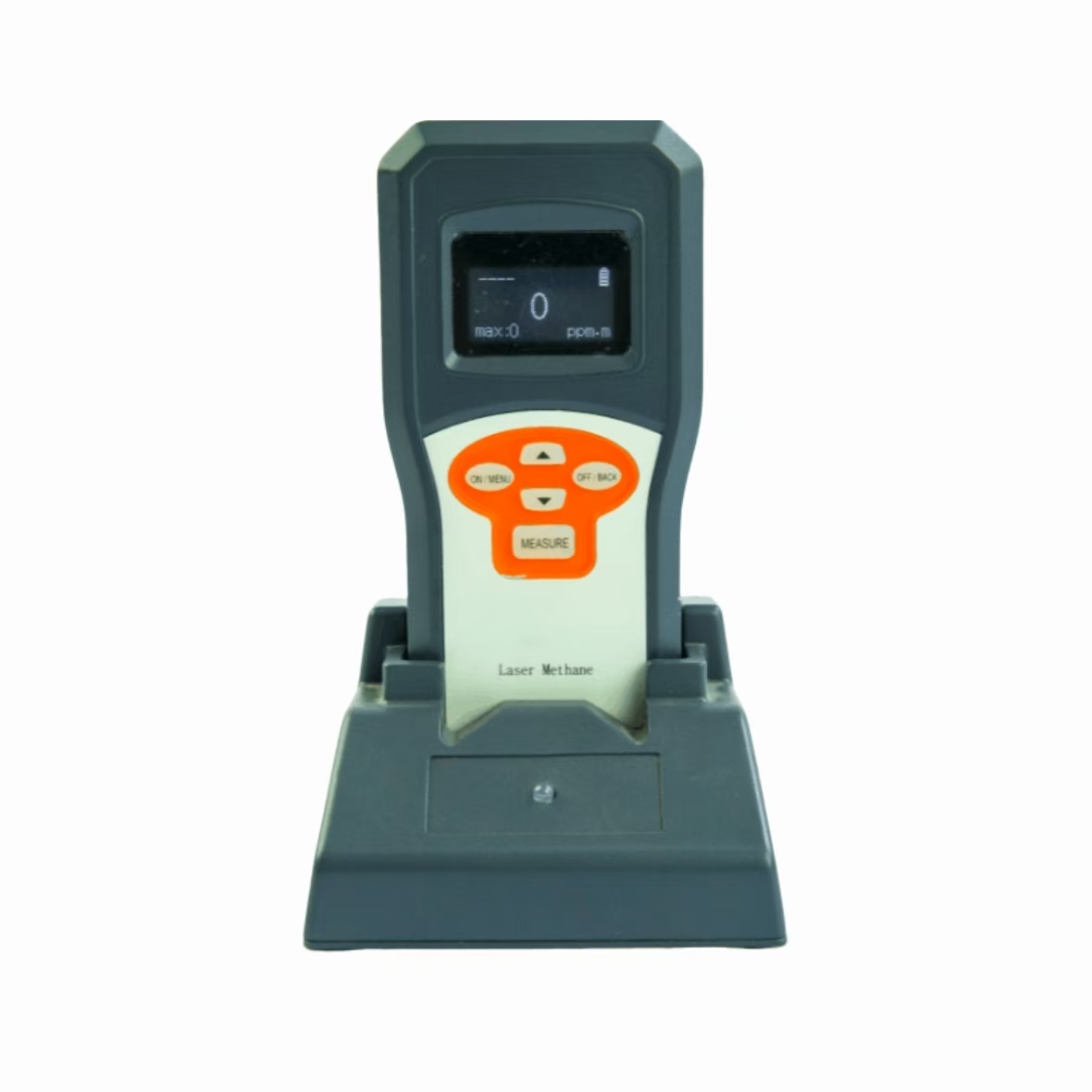

روش شارژ: سوکت شارژ، 110-240VAC، 50/60Hz
منبع تغذیه: باتری لیتیومی قابل شارژ (باتری شارژ قابل تعویض)
عمر باتری: 10 ساعت عملکرد عادی پس از شارژ کامل باتری
محیط عملیاتی: دمای کار: -20ºC تا 50ºC
رطوبت نسبی: ≤99%
فشار هوا: 80kPa - 116kPa
ابعاد خارجی: 158mm × 77mm × 37mm
وزن کلی: 380 گرم
جنس: ABS + PC
عملکرد خودآزمایی: عملکرد خودآزمایی و کالیبراسیون داخلی، بدون نیاز به کالیبراسیون روزانه
سطح حفاظت لیزر: کلاس IIIa
روش صدور گواهینامه: CNEX Exib IIA T4 Gb
سطح حفاظت: IP54
پیکربندی اختیاری: مهار ارگونومیک
