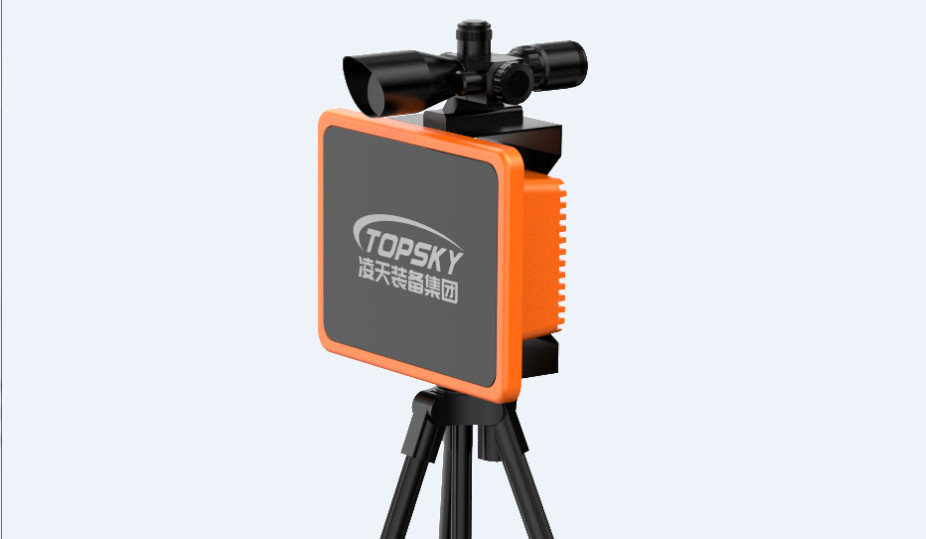

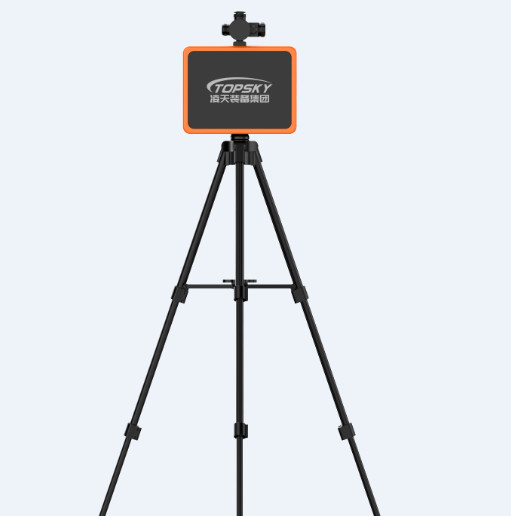

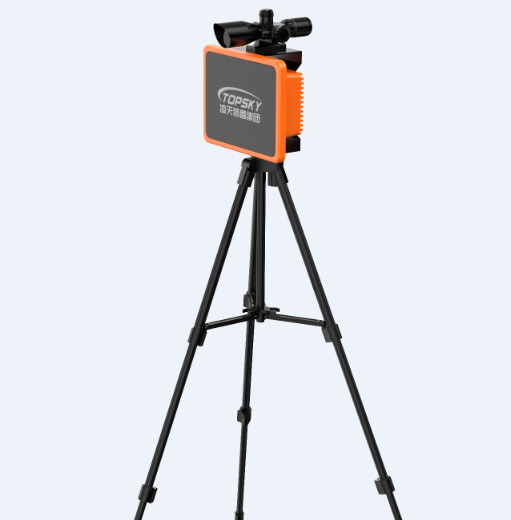

رادار نظارت بر تغییر شکل ساختمان PSR-400L

رادار نظارت بر جابجایی تغییر شکل ساختمان PSR-400L بر اساس فناوری سنجش از راه دور مایکروویو و تداخل فاز است که می تواند از راه دور و بدون تماس جابجایی را اندازه گیری کند.انحراف، و فرکانس طبیعی ساختمان های بلند نظارت مداوم بر شاخص هایی مانند تاثیر، با مزایایی از انتشار سریع، دقت نظارت بر تغییر شکل در سطح فراملیتر,بدون تماس، تحت تاثیر دود، گرد و غبار و آتش، نرخ به روزرسانی داده های بالا، توانایی نظارت بر کل ساختمان و همکاری چند دستگاه.تحت تاثیر شرایط آب و هوایی مانند باران نیست، برف، مه و شرایط کم نور مانند اواخر شب، که موجب هشدار زودهنگام و هشدار در زمان واقعی از سقوط احتمالی ساختمان یا آسیب های جدی ساختاری می شود،تضمین موثر ایمنی پرسنل نجات

● معادن باز، لغزش های زمین شناسی، نجات اضطراری، سد های حفاظت از آب، فروپاشی شهری

● حمل و نقل مترو، پل های بزرگ، ساختمان های بلند، برج های توربین بادی، شیب های راه آهن

1. ★ تشخیص از فاصله بسیار دور و محدوده گسترده

400 متر دورتر، و دقت نظارت تحت تاثیر فاصله نیست

2★ نظارت بر انحراف فوق العاده بالا

تا 0.1mm دقت سطح فرعی میلی متر، نظارت دقیق از انحرافات ظریف اولیه، هشدار سریع تر و دقیق تر

3. ★ تشخیص انحراف فوق العاده بالا

دقت فوق العاده بالایی از 0.05 میلی متر

4. ★ تمام روز، تمام آب و هوا، تشخیص کاملا خودکار

ميتونه 24 ساعته، 24 ساعته، کاملاً اتوماتيك رو تشخیص بده

5. ★ خروجی سیگنال چندگانه

485 خروجی سیگنال، کاربران می توانند به صورت بی سیم از طریق ماژول های IoT 4G انتقال دهند، که اتصال به سیستم عامل های ابری کاربر را آسان می کند

6. ★ اندازه گیری همزمان چند هدف

يه دستگاه ميتونه همزمان چند هدف رو به طور هم زمان اندازه بگيره

4.1 پارامترهای میزبان:

• روش اندازه گیری: اندازه گیری بدون تماس
• ★ حداکثر فاصله نظارت: ≥ 400m
• ★ دقت نظارت بر تغییر شکل: ≤ 0.1mm سطح فرعی میلی متر
• فرکانس جمع آوری داده: 10Hz/20Hz/50Hz/100Hz/200Hz، قابل تنظیم در سطوح متعدد
• محدوده نظارت: ≥ 30 °
• زاویه تنظیم پیچ کنترل الکتریکی: ≥ ± 45 °
• دقت تشخیص انحراف: ± 0.05mm
• شرایط نظارت: 24 ساعت، تشخیص کاملا خودکار
• تعداد نقاط اندازه گیری: ≤ 5
• رابط داده: RS485 و انتقال بی سیم
• دوربین: یک دوربین با وضوح بالا
• نیاز به منبع برق: DC 12V
• مصرف برق کل ماشین: ≤ 20W
• سطح حفاظت: IP66
• دمای کار: -30 °C -60 °C
• وزن تجهیزات: ≤ 5kg

4.2 پارامترهای نرم افزار:

• انتهای محلی به طور مستقیم جمع آوری داده ها و پردازش تغییر شکل را انجام می دهد، پردازش خودکار تصویربرداری رادار، پردازش تداخل و تغییر شکل کوچک را تکمیل می کند.
• مجهز به عملکرد زمان بندی سیستم ناوبری ماهواره ای Beidou با دقت فرکانسی بهتر از ± 0.5ppb (نتایج اندازه گیری 24 ساعته)
• سیستم رادار دوربین یکپارچه برای نظارت بر صحنه، بدون خط اتصال آشکار بین دوربین و سیستم رادار.رابط عملکرد نظارت تصویری با رابط سیستم کنترل سیستم رادار یکپارچه شده است، اجازه گرفتن تصاویر صحنه از طریق رابط سیستم کنترل سیستم رادار
• عملکرد نظارت بر جابجایی چند نقطه ای: دستگاه از تنظیم چندین نقطه نظارت همزمان در رابط نرم افزار رایانه ای بالا برای نظارت بر تغییرات جابجایی آن پشتیبانی می کند
• عملکرد نمایش نتایج نظارت: دستگاه از نمایش نتایج نظارت در زمان واقعی در رابط نرم افزار کامپیوتری بالایی پشتیبانی می کند.و پشتیبانی نمایش در زمان واقعی از منحنی انحراف پویا از هر نقطه نظارت در رابط نرم افزار کامپیوتری بالا
• عملکرد تنظیم فاصله نظارت: دستگاه از تنظیم فاصله نظارت نزدیک و فاصله دور در رابط نرم افزار کامپیوتری بالا پشتیبانی می کند
• عملکرد مدیریت نقطه نظارت: دستگاه از اضافه کردن، انتخاب و حذف نقاط نظارت در رابط نرم افزار رایانه ای بالا پشتیبانی می کند
• عملکرد هشدار: دارای عملکرد هشدار صوتی و نوری است. هنگامی که تغییر جابجایی هدف نظارت شده از آستانه تنظیم شده فراتر رود،دستگاه هشدار صدا و نور تجهیزات باید بلافاصله یک پیام هشدار را ارسال کند..
