ردیاب گاز قابل حمل 10W چند منظوره 360 کمتر از نویز 60db

توضیحات محصول

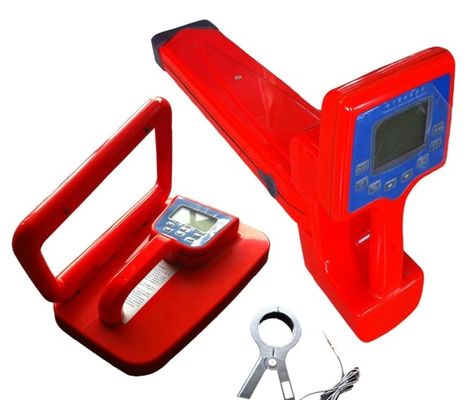

ردیاب لوله ای چند منظوره 360 کاربری زیرزمینی از یک فرستنده ، گیرنده و لوازم جانبی برای موقعیت یابی مسیریابی خط لوله زیرزمینی ، اندازه گیری عمق مدفون و ردیابی مسافت طولانی و اندازه گیری نقاط گسل خط لوله تشکیل شده است. 360 آشکارساز خط لوله زیر زمینی چند منظوره با استفاده از یک فن آوری الکترومغناطیسی چند سیما برای بهبود دقت در عمق موقعیت یابی خط لوله و قابلیت شناسایی خط لوله هدف در مناطق با خط لوله همچنین می تواند با دقت خط لوله هدف و موقعیت یابی را دنبال کند. بنابراین ، 360 آشکارساز خط لوله زیر زمینی چند منظوره در ارتباطات از راه دور ، چین Netcom ، تلفن همراه ، چین Unicom ، Railcom ، برق ، آب ، گاز ، ژئوفیزیک ، پتروشیمی و صنایع شهری کاربرد گسترده ای دارند.
360 ردیاب لوله کشی زیرزمینی چند منظوره طیف گسترده ای از لوازم جانبی اختیاری را ارائه می دهد ، که باعث افزایش استفاده آنها می شود و دامنه کاربردهای آنها را گسترش می دهد.
توابع
1 ، تعیین مسیریابی خط لوله زیرزمینی
2 ، تعیین عمق خط لوله زیرزمینی
3 ، مورد چند خط لوله از شناسایی خط لوله هدف
4 ، نقطه عیب لوله عایق خط لوله را شناسایی و تعیین کنید
امکانات
1 ، استفاده از فن آوری پیشرفته پردازش سیگنال ، اجزای مدار یکپارچه برای دستیابی به عملکرد آزمون عالی.
2 ، انواع سیگنال های اندازه گیری برای ارسال:
(1) روش تزریق: برای نقطه تزریق خط لوله.
(2) روش گیره: برای خط تست یک بخش در معرض ، بستن آسانسور خط گیره آسان است.
(3) روش القایی: برای هیچ نقطه تزریق یا بدون خط لوله در معرض.
3 ، انواع فرکانس اندازه گیری: 480Hz ، 7.7KHz ، 31KHz و 61KHz چهار فرکانس فعال و کابل برق 50Hz فرکانس منفعل. کاربر می تواند با توجه به شرایط مختلف محیط را انتخاب کند (نیاز به فرکانس اندازه گیری ویژه در قرارداد سفارش Bright).
4 ، به منظور بهبود بهره وری از آزمون حالت و عملکرد موقعیت یابی مختلف:
(1) حالت قله: موقعیت اندازه گیری با اندازه گیری حداکثر مقدار سیگنال تعیین می شود.
(2) حالت دره: با اندازه گیری حداقل مقدار سیگنال برای تعیین محل مسیر.
(3) جهت یابی مسیریابی: بصری ، به سرعت جهت یابی را نشان می دهد.
(4) اندازه گیری عیب خطای عایق (FF): نقطه گسل ناشی از خراب شدن عایق لوله را اندازه گیری و مکان یابی کنید.
(5) استتوسکوپ: از طریق سمعک از بسیاری خطوط برای شناسایی سیگنال بارگذاری شده توسط خط لوله.
5 ، توابع کمکی:
(1) Receive Gain Auto Adjustment: به طور خودکار افزایش گیرنده را تنظیم می کند تا گیرنده را در حالت بهینه قرار دهد و نیاز به تنظیم دستی را از بین ببرد.
(2) عملکرد صدا: گیرنده از طریق تغییر صدای بطور مستقیم اندازه سیگنال اندازه گیری را منعکس می کند.
(3) تشخیص وضعیت خط لوله: فرستنده در حالت تزریق ، اولین آزمایش مقاومت عایق خط لوله ، ولتاژ باقیمانده ، و سپس سیگنال را به خط لوله مورد نظر اعمال کنید. وقتی مقاومت عایق در خط لوله كوچك باشد (در نزدیكی كوتاه) ، فرستنده به طور خودکار از حالت خارج می شود ، هنگامی كه ولتاژ باقیمانده در هنگام زنگ گیرنده بزرگ باشد ، اپراتور باید فوراً بار سیگنال را متوقف كند ، فرستنده را خاموش كند.
(4) تشخیص قدرت باتری: قدرت باتری از تشخیص زمان واقعی ، هنگامی که باتری کم به مقدار حفاظت به طور خودکار خاموش شدن زنگ هشدار.
(5) ویژگی های صرفه جویی در مصرف برق: بوت گیرنده حدود 30 ثانیه بدون کلیدهای دیگر ، عملکرد بوت گیرنده ، اگر 10 دقیقه یا دیگر هیچ کلید دیگری را فشار ندهد ، دستگاه به طور خودکار خاموش می شود تا در مصرف باتری صرفه جویی شود.
شاخص های فنی فرستنده
روش تزریق: 480 هرتز ، 7.7 کیلوهرتز ، 31 کیلو هرتز و 61 کیلوهرتز
حالت سنجش: 31KHz ، 61KHz
روش بستن: 31KHz
یافتن خطا ولتاژ خروجی 0-400Vp-p با توجه به عایق متفاوت است
شکل موج خروجی موج سینوسی
منبع تغذیه: باتری لیتیوم 11.1VDC 4.4AH
حداکثر توان خروجی: 10W
مشخصات گیرنده
مصرف برق: <1.0W
منبع تغذیه: باتری لیتیوم 11.1VDC 1.8AH
حداکثر عمق خط تست: 4.5 متر (در شرایط عادی)
خط تست خطای عمق مدفون: 5cm ± 0.05h ((ساعت عمق خط لوله است)
خطای مسیریابی مسیر تست: 5 سانتی متر پوند
برای آزمایش طول مسیر خط لوله و عمق مدفون از روش تزریق استفاده کنید
کمتر از 10 کیلومتر (در شرایط عادی)
با استفاده از روش القایی برای آزمایش مسیریابی خط و طول اثربخش دفن شده
کمتر از 3 کیلومتر (در شرایط عادی)
با استفاده از روش گیره برای تست مسیریابی خط و طول عمق مدفون
کمتر از 6 کیلومتر (در شرایط عادی)
تشخیص عیب عایق
کمتر از 2MΩ نیست
توجه: در شرایط عادی ، خط لوله مورد آزمایش در محدوده اندازه گیری فوق بدون خرابی عایق و سایر دخالت ها انجام می شود.
الزامات محیطی
دمای کار: -20 درجه سانتیگراد تا + 55 درجه سانتیگراد
دمای ذخیره سازی: -40 -70
رطوبت نسبی: 10٪ تا 90٪
فشار اتمسفر: 106KPa 86 86
سر و صدای محیط زیست: 60dB پوند
